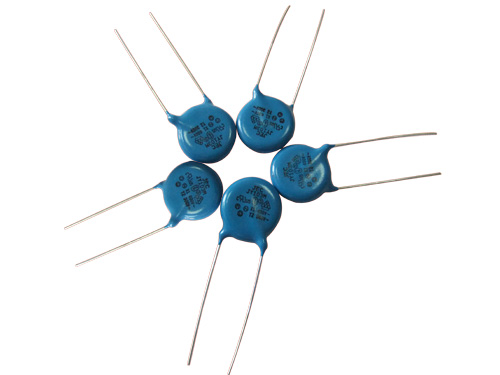

安規電容JY103M Y2

[ 上一個：安規電容JD472M Y1 ]　 [ 查看原圖 ]　 [ 下一個：安規電容JY222M Y2 ]

詳情說明 / Details

Approval Standard And Recognized NO.

Safety Standard

Standard NO.

Recognized NO.

Approved Monogram

UL ( USA )

UL60384-14

E187963

VDE ( Germany )

EN 60384-14:2005 IEC 60384-14 (ed.3):05

123326

SEMKO ( Sweden )

EN 60384-14：2005

908155

SEV ( Switzerland )

IEC 60384-14 (ed.3):05

09.0785

FIMKO ( Finland )

EN 60384-14：2005

FI 24995 A1

NEMKO ( Norway )

EN 60384-14：2005

P09211069

DEMKO ( Denmark )

EN 60384-14：2005

147932-03

VDE CB

IEC 60384-14：2005

FI 5709 A1

Specifications:

Operating Temp. Rang

－２５℃　ｔｏ＋８５℃

Approved Monogram

UL, SEMKO, SEV, FIMKO, NEMKO, DEMKO, VDE

X1　　　　　　　Y2

400 VAC　　　　　300VAC

Dielectric

Rated Voltage

Test Voltage

Withstanding Voltage

300 VAC

2600 VAC for 1 min.

Dissipation Factor(D.F)

Y5P、Y5U

TANδ≦2.5％, measured at 1KHz±10％, 1.0 － 5.0 Vrms, 25℃

Y5V

TANδ≦5.0％, measured at 1KHz±10％, 1.0 － 5.0 Vrms, 25℃

Capacitance( C )

Range

10pF to10000pF.measured at 1KHz±10％, 1.0 － 5.0 Vrms, 25℃

±10％

Y5P

±10%、±20％

Y5U

Tolerance

±20％

Y5V

Insulation Resistance( I R )

10,000 MΩ min, 100 VDC

Temperature Characteristics

Type Code

Cap. Change

Temp. Range

Y5P

±10％, max.

－２５℃?。簦?＋８５℃

Y5U

＋22％, －56％ max.

－２５℃　ｔｏ＋８５℃

Y5V

＋30％, －80％ max.

－２５℃?。簦?＋８５℃

The reference temperature: 25 ℃

Y2 SERIES
INTRODUCTION
These Ceramic Disc Capacitors are specifically designed for AC applications and meet the
safety requirements of various safety standards agencies.These capacitors are ideal for across
the line and line by-pass applications
FEATURES:
⊙Ideal for across the line applictions
⊙Compact size
⊙Cost effective product
⊙Safety standards recognized for AC applications

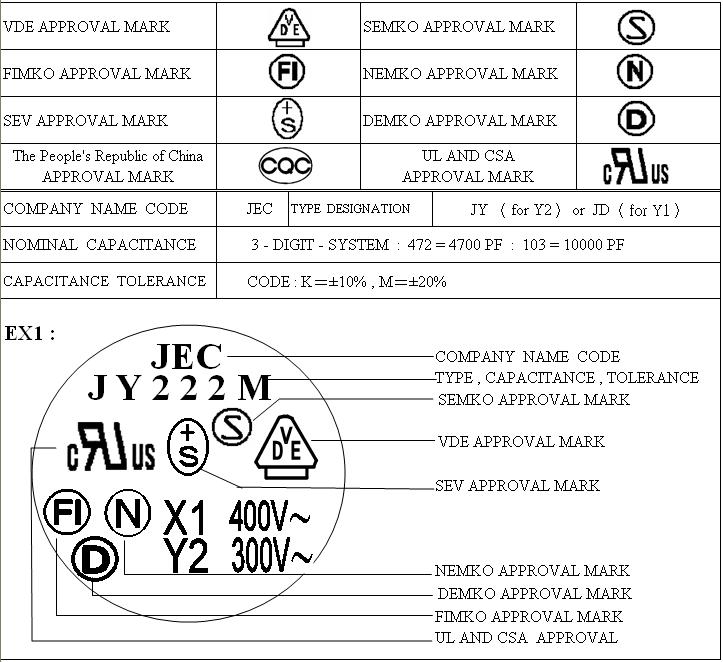

Part Number Configuration :
JY 102 K Y5P Y2	(1) AC capacitors, safety	(4) Type code: Y5P,Y5U,Y5V
(1) (2) (3) (4) (5)	(2) Rated capacitance	(5) Class Y2
	(3) Tolerance on rated capacitance

PART NUMBER

T.C.

CAP.

TOL.

DIMENSION(mm)

JY10KY5P Y2

10PF

6.5Φ

7.5±0.8

＜5.0

6.5Φ

7.5±0.8

＜5.0

JY82KY5P Y2

82PF

6.5Φ

7.5±0.8

＜5.0

JY101KY5P Y2

100PF

6.5Φ

7.5±0.8

＜5.0

JY151KY5P Y2

±10%

150PF

6.5Φ

7.5±0.8

＜5.0

JY221KY5P Y2

(Y5P)

220PF

±10%

6.5Φ

7.5±0.8

＜5.0

JY271KY5P Y2

270PF

6.5Φ

7.5±0.8

＜5.0

JY331KY5P Y2

330PF

6.5Φ

7.5±0.8

＜5.0

JY471KY5P Y2

470PF

7.5Φ

7.5±0.8

＜5.0

JY561KY5P Y2

560PF

7.5Φ

7.5±0.8

＜5.0

JY681KY5P Y2

680PF

7.5Φ

7.5±0.8

＜5.0

JY102KY5P Y2

1000PF

8.5Φ

7.5±0.8

＜5.0

JY471KY5U Y2

470PF

K±10%

6.5Φ

7.5±0.8

＜5.0

JY561KY5U Y2

560PF

7.5Φ

7.5±0.8

＜5.0

JY681KY5U Y2

680PF

7.5Φ

7.5±0.8

＜5.0

JY102MY5U Y2

+22 ~ -56%

1000PF

7.5Φ

7.5±0.8

＜5.0

JY222MY5U Y2

(Y5U)

2200PF

9.5Φ

7.5±0.8

＜5.0

JY332MY5U Y2

3300PF

11.0Φ

7.5±0.8

＜5.0

JY472MY5U Y2

4700PF

±20%

13.0Φ

7.5±0.8

＜5.0

JY102MY5V Y2

1000PF

6.5Φ

7.5±0.8

＜5.0

JY152MY5V Y2

1500PF

6.5Φ

7.5±0.8

＜5.0

JY222MY5V Y2

2200PF

7.0Φ

7.5±0.8

＜5.0

JY332MY5V Y2

+30 ~ -80%

3300PF

9.0Φ

7.5±0.8

＜5.0

JY392MY5V Y2

(Y5V)

3900PF

±20%

10.5Φ

7.5±0.8

＜5.0

JY472MY5V Y2

4700PF

9.5Φ

7.5±0.8

＜5.0

JY562MY5V Y2

5600PF

11.5Φ

7.5±0.8

＜5.0

JY682MY5V Y2

6800PF

11.5Φ

7.5±0.8

＜5.0

JY822MY5V Y2

8200PF

12.5Φ

7.5±0.8

＜5.0

JY103MY5V Y2

10000PF

14.0Φ

9.5±0.8

＜5.0

Dimensions and Tolerance

TYPE：FS

B＝ 3.0 mm max for FS

X1 400VAC Y2 300VAC

d＝0.55 mm ±0.05 mm

F＝6.35 or 7.5 or 9.5 ±0.8 mm

L＝3 ~ 33 mm.

◎ According as customer's request and size.

Approval Standard And Recognized NO.

Safety Standard

Standard NO.

Recognized NO.

Approved Monogram

UL ( USA )

UL60384-14

E187963

VDE ( Germany )

EN 60384-14:2005 IEC 60384-14 (ed.3):05

173027

SEMKO ( Sweden )

EN 60384-14：2005

908154

SEV ( Switzerland )

IEC 60384-14 (ed.3):05

09.0784

FIMKO ( Finland )

EN 60384-14：2005

FI 24994 A1

NEMKO ( Norway )

EN 60384-14：2005

P09211070

DEMKO ( Denmark )

EN 60384-14：2005

147936-03

VDE CB

IEC 60384-14：2005

FI 5708 A1

Specifications:

Operating Temp. Rang

－２５℃?。簦?＋８５℃

Approved Monogram

UL, SEMKO, SEV, FIMKO, NEMKO, DEMKO, VDE

X1　　　　　　　Y1

400 VAC　　　　　400VAC

Dielectric

Rated Voltage

Test Voltage

Withstanding Voltage

400 VAC

4000 VAC for 1 min.

Dissipation Factor(D.F)

Y5P、Y5U

TANδ≦2.5％, measured at 1KHz±10％, 1.0 － 5.0 Vrms, 25℃

Y5V

TANδ≦5.0％, measured at 1KHz±10％, 1.0 － 5.0 Vrms, 25℃

Capacitance( C )

Range

10pF to 4700pF.measured at 1KHz±10％, 1.0 － 5.0 Vrms, 25℃

±10％

Y5P

±10%、±20％

Y5U

Tolerance

±20％

Y5V

Insulation Resistance( I R )

10,000 MΩ min, 100 VDC

Temperature Characteristics

Type Code

Cap. Change

Temp. Range

Y5P

±10％, max.

－２５℃　ｔｏ＋８５℃

Y5U

＋22％, －56％ max.

－２５℃?。簦?＋８５℃

Y5V

＋30％, －80％ max.

－２５℃　ｔｏ＋８５℃

The reference temperature: 25 ℃

Y1 SERIES
INTRODUCTION
These Ceramic Disc Capacitors are specifically designed for AC applications and meet the
safety requirements of various safety standards agencies.These capacitors are ideal for across
the line and line by-pass applications
FEATURES:
⊙Ideal for across the line applictions
⊙Compact size
⊙Cost effective product
⊙Safety standards recognized for AC applications
Part Number Configuration :
JD 102 K Y5P Y1	(1) AC capacitors, safety	(4) Type code: Y5P, Y5U，Y5V
(1) (2) (3) (4) (5)	(2) Rated capacitance	(5) Class Y1
	(3) Tolerance on rated capacitance

DIMENSION(mm)

PART NUMBER

T.C.

CAP.

TOL.

D max

T max

JD10KY5P Y1

10PF

7.0ф

9.5±0.8

＜6.0

JD82KY5P Y1

82PF

JD101KY5P Y1

100PF

7.0ф

9.5±0.8

＜6.0

JD151KY5P Y1

±10%

150PF

7.0ф

9.5±0.8

＜6.0

JD221KY5P Y1

(Y5P)

220PF

±10%

8.0ф

9.5±0.8

＜6.0

JD331KY5P Y1

330PF

8.0ф

9.5±0.8

＜6.0

JD471KY5P Y1

470PF

7.0ф

9.5±0.8

＜6.0

JD561KY5P Y1

560PF

8.5ф

9.5±0.8

＜6.0

JD681KY5P Y1

680PF

9.5ф

9.5±0.8

＜6.0

JD102KY5P Y1

1000PF

12.0ф

9.5±0.8

＜6.0

JD102KY5UY1

+22 ~ -56% (Y5U)

1000PF

K±10%

9.0ф

9.5±0.8

＜6.0

JD471MY5UY1

470PF

7.0ф

9.5±0.8

＜6.0

JD561MY5UY1

560PF

8.0ф

9.5±0.8

＜6.0

JD681MY5UY1

680PF

8.0ф

9.5±0.8

＜6.0

JD102MY5UY1

1000PF

8.0ф

9.5±0.8

＜6.0

JD152MY5UY1

1500PF

±20%

9.0ф

9.5±0.8

＜6.0

JD222MY5UY1

2200PF

11.0ф

9.5±0.8

＜6.0

JD332MY5UY1

3300PF

13.0ф

9.5±0.8

＜6.0

JD472MY5UY1

4700PF

15.0ф

9.5±0.8

＜6.0

JD102MY5V Y1

1000PF

7.0ф

9.5±0.8

＜6.0

JD152MY5V Y1

1500PF

8.5ф

9.5±0.8

＜6.0

JD222MY5V Y1

+30 ~ -80%

2200PF

9.5ф

9.5±0.8

＜6.0

JD332MY5V Y1

(Y5V)

3300PF

±20%

11.0ф

9.5±0.8

＜6.0

JD392MY5V Y1

3900PF

11.5ф

9.5±0.8

＜6.0

JD472MY5V Y1

4700PF

13.0ф

9.5±0.8

＜6.0

Dimensions and Tolerance

TYPE：FS

B＝ 3.0 mm max for FS

X1 400VAC Y1 400VAC

d＝0.55 mm ±0.05 mm

F＝7.5 or 9.5 or12.5±0.8 mm

L＝3 ~ 33 mm.

◎ According as customer's request and size.

編號

項 目

性能

試驗 方法

外觀及

參考第 5 、 8 與 11 頁

1~1

生產線必須做全數外觀檢驗並分別剔除不良品。

尺寸

之圖表

1~2

尺寸利用微測儀或卡尺測量。

記號標示

必須乾淨及清晰。

2~1

標示需能承受異丙醇擦拭。

耐電壓

端子間

無異常。

3~1

額定電壓 : 300Vac for Y2 試驗電壓 2600 VAC，時間一分鐘額定電壓 : 400Vac for Y1 試驗電壓 4000 VAC，時間一分鐘

︵I︶

端子、封裝間

無異常。

3~2

額定電壓 : 300Vac for Y2 試驗電壓 2000 VAC，時間一分鐘額定電壓 : 400Vac for Y1 試驗電壓 4000 VAC，時間一分鐘

注意：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1. 批量生產時測試時間為2秒鐘　　　　　　　　　　　　　　　　　　　　　　　　　　　　 2. 耐壓測試應為緩升或零啟動 3.工作電流按容量與電壓大小限於2~5mA ，最大不可超出50ｍA

耐電壓(Ⅲ) (適用於安全性能符號A2)

(1)紗布須不引燃。 (2)電容器須不冒煙。

4~1

依CNS 3432，11節規定

耐電壓(Ⅳ) (適用於安全性能號B2)

(3)元件與封裝須不散飛。 (4)端子不能移動離開安裝位置3mm以上。

5~1

依CNS3432, 12節規定

絕緣電阻

端子間端子、封裝間

10000MΩ以上。 10000MΩ以上。

6~1

測定電壓為100±50V，在一分鐘內要在規定值內。

靜電容量

必須符合要求之容許差規格內。

7~1 7~2 7~3

測定溫度25±2℃ 測定電壓：1~5Vrms以下測定頻率：1KHz±10%

Q值

Q(CCS)值：特性SL 1000以上。特性YN 500以上。

8~1

與第7項同。

或散逸因數

散逸因數(CKS)：特性：B， E 2.5%以下。特性：F 5.0%以下。

編號

項 目

性能

試驗 方法

靜電容量

溫度係數(CCS )：

9~1

溫度係數：(CCS)

溫度特性

溫特性

PPM/℃＝Ct2－ Ct1

度範圍

/Ct1*(t2－t1)

Ct2：在t2時之容量值

端子間

﹢350~

﹣800~

Ct1：在t1時之容量值

端子、封裝間

﹣1000

﹣5800

t2：85℃±3℃

ppm∕℃

t1：20℃±2℃

9~2

溫度階段

1、20±2℃→2、﹣25±2℃

使用溫度特性(CKS)：

→3、20±2℃→4、85±2℃

範圍內之靜電容量變化率：

→5、20±2℃

特性B 變化率 ±10%以內

9~3

容量變化率：(CKS)

C .C(%)＝(Ctx－Ct20)/Ct20*100

特性E 變化率＋22% －56%以內

Ctx：溫度階段1、3、5除外，2

到4之間任何溫度時之容量

特性F 變化率＋30% －80%以內

值。

Ct20：溫度階段3時之容量值。

端子強度

抗拉強度

導線不斷裂

，電容器不

10~1

線徑

負荷重kgs

時間(秒)

破損

0.5Φ

0.5

0.6Φ~0.8Φ

10~2

製品固定，負荷施力方向?yàn)槎俗右?

出之方向。

彎曲強度

導線不致被折斷，電容

10~3

線徑

負荷重kgs

彎曲角度為

器不破損。

0.5Φ

0.25

90° 兩回以

0.6Φ~0.8Φ

0.5

上。

耐振性

外觀

無顯著之異常

容量變化

在規格範圍內

11~1

振動頻率10→55→10HZ一分鐘內完

Q或散逸

在初期規格內

全成覆振動全振幅1.5mm. 。

因數

焊

外觀

無顯著異常

12~1

焊錫溫度350±10℃

耐電壓(I) (端子間)

合於編號3之性能

12~2

浸漬時間3.5±0.5秒

錫

CCS：

特性SL ±2.5%以內

耐

特性YN ±10%以內

靜電容量

CKS：

12~3

在常溫常濕中放置4~24小時後

熱

變化率

特性B ±10%以內

測定之。

特性E ±15%以內

性

特性F ±20%以內

編號 項 目性能試驗 方法

9 靜電容量溫度係數(CCS )： 9~1 溫度係數：(CCS)

溫度特性

溫特性

PPM/℃＝Ct2－ Ct1

度範圍 /Ct1*(t2－t1)

Ct2：在t2時之容量值

端子間 ﹢350~ ﹣800~ Ct1：在t1時之容量值

端子、封裝間 ﹣1000 ﹣5800 t2：85℃±3℃

ppm∕℃ ppm∕℃ t1：20℃±2℃

9~2 溫度階段

1、20±2℃→2、﹣25±2℃

使用溫度特性(CKS)： →3、20±2℃→4、85±2℃

範圍內之靜電容量變化率： →5、20±2℃

特性B 變化率 ±10%以內 9~3 容量變化率：(CKS)

C .C(%)＝(Ctx－Ct20)/Ct20*100

特性E 變化率＋22% －56%以內 Ctx：溫度階段1、3、5除外，2

到4之間任何溫度時之容量

特性F 變化率＋30% －80%以內 值。

Ct20：溫度階段3時之容量值。

10 端子強度抗拉強度導線不斷裂，電容器不 10~1 線徑 負荷重kgs 時間(秒)

破損 0.5Φ 0.5 10

0.6Φ~0.8Φ 1 10
